提到B超、超聲造影等超聲檢測技術，想必大家都不陌生。在人體健康檢查中，常會用到超聲檢查，它就像“透視眼”一樣，能夠精準獲取身體器官內部的結構信息，幫助醫生精準診斷早期病變，讓患者及時得到治療，減少健康風險。

　　但是，你知道翱翔云端的鋼鐵巨鷹——飛機也需要定期做“B超”嗎？

　　飛機在高空飛行時，要穿梭于復雜多變的環境，承受各種極端壓力，機體也面臨著與人體相似的“健康煩惱”。它內部的一些細微裂紋、孔隙，還有因長時間使用產生的疲勞損傷，在高應力、高溫度和高速飛行時氣動壓力的“輪番攻擊”下，可能會越來越嚴重，對飛行安全構成了巨大的潛在威脅。所以，定期給飛機“體檢”，是保障飛行安全的必然選擇。

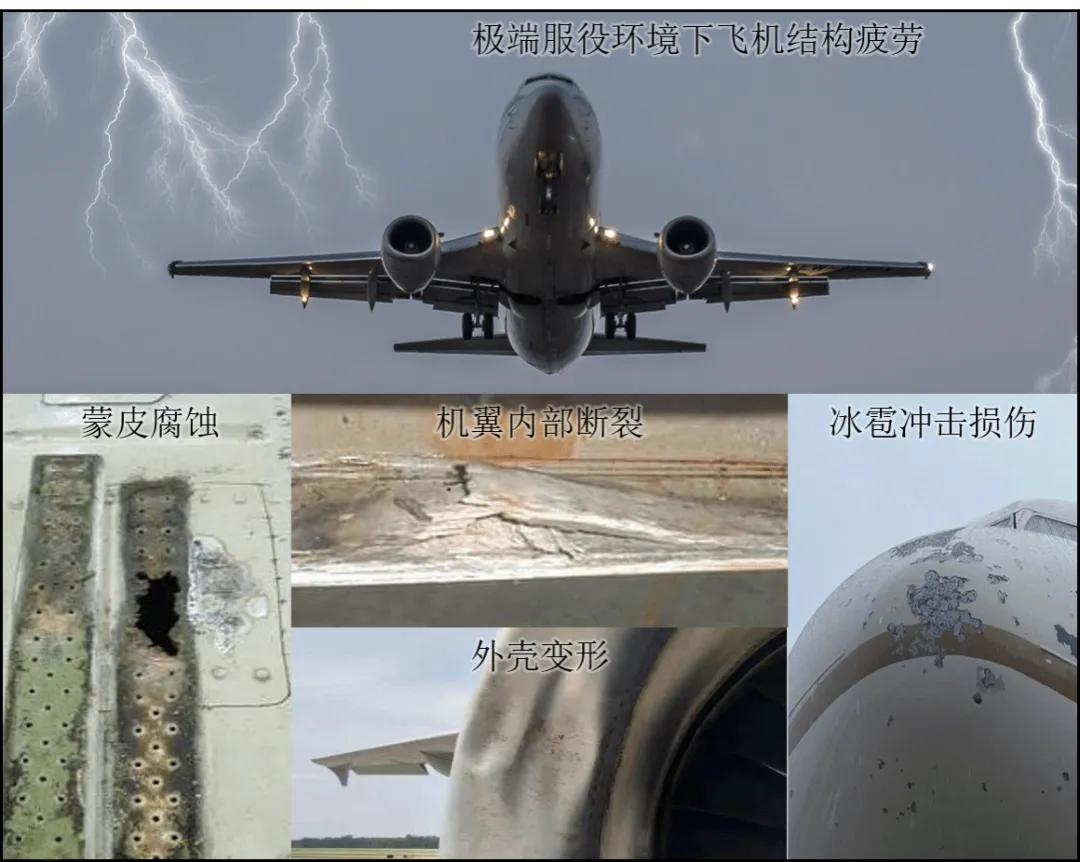

飛機結構常見損傷(來源網絡)

　　然而，傳統檢測方法如同一場“外科手術”，需要對飛機部件進行拆解，不僅耗時費力，而且還會對飛機結構造成一定程度的損傷。普通超聲檢測適用于檢查較大尺度的損傷，如果遇到“細如發絲”的微小損傷，它就有點“力不從心”，很難提供準確有效的診斷信息。

　　如何在不損傷機體的前提下，實現更精準有效的檢測呢？廈門大學重大裝備健康管理技術研究團隊自主研發的“非線性超聲檢測技術”破解了這一難題。近年來，在航空航天學院李衛彬教授帶領下，團隊聚焦飛行器及其關鍵部件的服役安全需求，開啟了一系列科研探索，最終利用超聲波的非線性效應，成功研發出了具備高精度微損傷檢測能力的“利器”，并在飛行器和航空發動機這些重大裝備中完成了驗證與工程應用。

　　和傳統的超聲檢測方法比起來，“非線性超聲檢測技術”對微小損傷和早期損傷更“敏感”。它的原理很巧妙，就像給飛機做一次高精度的“全身掃描”，會向飛機材料發射不同頻率的超聲波，當這些聲波在傳播過程中遇到微小損傷時，便像觸發了機關的“信號燈”一樣，產生和頻與差頻信號。這些新產生的信號，就如同微小損傷留下的“指紋”，可以幫助我們準確定位材料早期損傷的位置，還能監測它的變化。

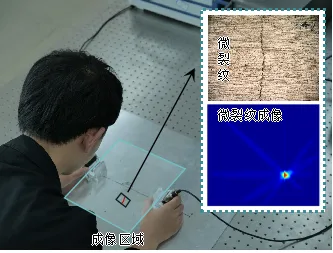

基于非線性超聲的金屬結構近表面微裂紋成像(實驗人員在隔振平臺上進行實驗，檢測對象的近表面含有微米級的微裂紋。如圖所示，操作人員手里拿著兩個傳感器，形成一條檢測路徑，一個作為激勵端，通過振動產生超聲信號，另一個作為接收端，用來接收超聲信號。檢測路徑上如果存在損傷，接收信號的非線性成分會增加，通過對比檢測路徑健康狀況和損傷狀況下接收信號中的非線性成分，就可以知道路徑上是否存在損傷。通過布置多條路徑，路徑間就像蜘蛛網一樣交織在一起，形成多個交點，經過損傷的路徑會高亮顯示，他們的交點就是損傷存在的位置。成像結果展示出非線性超聲可以檢測出金屬板近表面的微裂紋損傷。)

　　不管是發動機渦輪葉片上毫米級、微米級的小損傷，還是復合材料結構層與層之間的脫粘，又或是微裂紋、材料性能劣化這些早期損傷，“非線性超聲檢測技術”都能在不損傷飛機結構的前提下，精準地“揪出”這些潛在隱患。這樣一來，就能及時對飛機進行維修和保養，保障飛機的飛行安全。該技術已在國產大飛機C919的關鍵環節中完成驗證，為結構穩定性與安全性提供了技術支持。

　　憑借著對材料微損傷的高靈敏度，“非線性超聲檢測技術”不僅從實驗室成功走向工程應用，還迅速在多個新興領域“生根發芽”。在新能源領域，它可以化身“安全衛士”，評估風電葉片結構的完整性、檢測電池缺陷、監測核電壓力容器輻照損傷；在微電子與半導體領域，它能幫助檢測硅片的質量，為產業發展把好質量關；在先進制造領域，它還能參與評價增材制造構件的質量，評估復合材料結構的性能，推動制造業邁向新高度......

　　“未來，這項技術還可以與智能化檢測手段深度融合，就像給檢測技術植入一個‘智慧大腦’，讓檢測變得更自動化，分析數據的能力也更強，幫助實現工業產品從設計到退役的全生命周期智能管理。”研究團隊負責人李衛彬說，對于檢測設備的研發，除了高精度、智能化，“今后還會更注重場景適配，讓現場快速檢測更高效便捷，并推動這項技術在高溫、高速等極端情況下的應用，不斷提升在復雜工程環境中的適應性和實用性。”

　　隨著技術的持續進步，“非線性超聲檢測技術”將如同一張無形的安全網，延伸至更多領域大展身手，為人類的安全與發展保駕護航。

　　團隊名片

　　廈門大學重大裝備健康管理研究團隊在首席科學家、國家高層次人才卿新林教授的指導下，由團隊負責人、國家自然科學基金杰出青年基金獲得者李衛彬教授帶領，依托福建省智能傳感與儀器協同創新中心、廈門市航空結構完整性檢測與評價技術重點實驗室、廈門大學航空維修與工程技術研究中心等科研平臺，面向空天飛行器重大裝備質量與服役安全的核心需求，聚焦先進傳感、無損檢測、健康監測與智能結構等前沿方向，深入推進核心技術突破與工程應用。團隊已建成先進無損檢測實驗室、結構健康監測實驗室與先進傳感與儀器設計實驗室，形成涵蓋X射線檢測、電磁檢測、超聲檢測等關鍵技術的研究體系，為重大裝備健康管理技術的創新發展提供重要支撐。李衛彬教授及其團隊2023年獲得國際無損檢測&結構健康監測領域-阿肯巴赫獎(Achenbach Medal)，2024遠東無損檢測新技術論壇攀登獎(當年只有兩位專家獲得)。
